深圳PCB設計公司講解PCB工藝邊設計注意事項

發布時間 :2020-01-10 16:26 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
      深圳宏力捷電子是一家專注于PCB設計、PCB制板、SMT加工、元器件代購一站式服務的PCBA服務商,公司擁有平均超過10年工作經驗的專業PCB設計團隊,能熟練運用市場主流PCB設計軟件提供PCB布線設計服務!接下來為大家介紹PCB工藝邊設計注意事項。

深圳PCB設計公司講解PCB工藝邊設計注意事項

PCB工藝邊設計的必要性

      PCB要進行SMT貼片加工時,PCB在SMT產線上是通過導軌傳送的,因此,在PCB設計時必須留出一對禁布元件的邊作為傳送邊。通常將PCB或拼板后大板的兩條長邊作為其傳送邊。

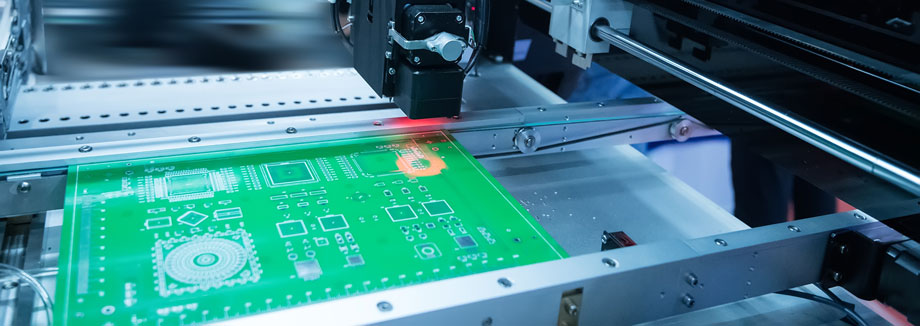

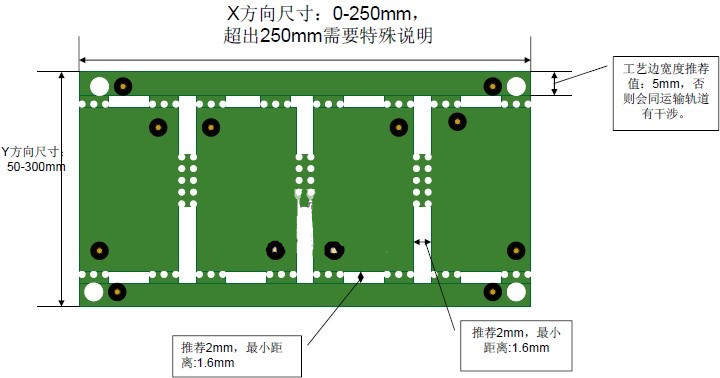

      SMT傳送軌道固定板的寬度為3.0mm,理論上傳送邊的極限值是3.0mm,但建議大家不要走這個極限,增加貼片難度。要多預留出一些空白作為裕量,建議將5.0mm作為傳送邊的“禁布區域”。

PCB工藝邊設計

      如果這個禁布裕量不足,在將PCB上到傳送導軌后,干涉部分將會對錫膏或者已經放置的元器件造成影響,板邊受干涉部分只能后焊或者需要另做夾具,增加生產成本。

      如果板內貼片零件到板邊距離足夠遠,不會處在履帶范圍內,則不用另外加工藝邊,如果零件處在履帶范圍內,必須添加工藝邊,工藝邊做為夾邊區。工藝邊寬度根據機器特點,通常需要3-10mm,以5mm最為常見。

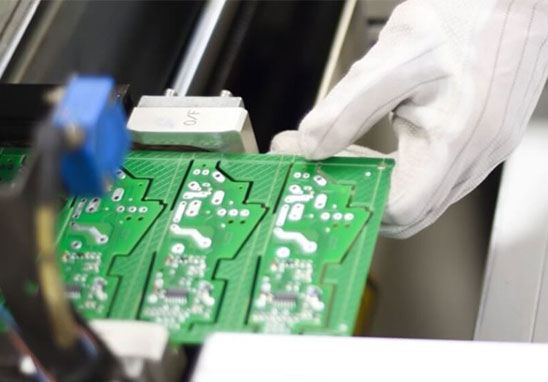

PCB工藝邊設計

      一般工藝邊加在比較長的這一邊,板子豎著進入SMT機器,這樣板的硬度比較高,貼片時不會因為機器探頭的輕壓而彈跳,但是加長邊工藝邊面積較多,變相提升了單個板的平均價格。板的硬度足夠的情況下,可以加在短的方向,工藝邊面積小,單個板平均成本降低,板子橫著進入SMT機器。

      SMT通常是用MARK點做對位,如果板內沒有MARK點,則必須在工藝邊對角添加2-4個MARK點,MARK點大小一般為1.0mm,露銅上錫,板內有的情況下,工藝邊可加可不加。

      PCB板廠生產時,成型和測試需要做定位。在工藝邊添加專用的定位孔,做出的外形相對較標準,做定位也比較方便。因此工藝邊會添加3-4個直徑2.0-4.0mm之間的定位孔,以直徑3mm最常見,最好用。

深圳PCBA加工

PCB工藝邊設計注意事項

? 工藝邊內不能排布貼片或機插元器件,貼片或機插元器件的實體不能進入工藝邊及其上空。
? 手插元器件的實體不能落在上、下工藝邊上方3mm高度內的空間中,不能落在左、右工藝邊上方2mm高度內的空間中。
? 工藝邊內的導電銅箔要求盡量寬。小于0.4mm的線條需要加強絕緣和耐磨損處理,最邊上的線條不小于0.8mm。
? 工藝邊與PCB可用郵票孔或者V形槽連接,一般選用V形槽。
? 工藝邊上不應有焊盤、通孔。
? 面積大于80mm²的單板要求PCB自身有一對相互平行的工藝邊,并且工藝邊上下空間無元件實體進入。
? 可以根據實際情況適當增加工藝邊的寬度。


深圳PCB設計公司
深圳宏力捷電子PCB設計能力

? 最高信號設計速率:10Gbps CML差分信號;
? 最高設計層數:40層;
? 最小設計線寬線距:2.4mil;
? 最小BGA設計腳距:0.4mm;
? 最小機械孔直徑:6mil;
? 最小激光鉆孔直徑:4mil;
? 最大PIN 數:63000個;
? 最大元件數目:3600個;
? 設計PCB最多BGA數量:48個。
