PCB光板要做完哪些檢驗才能出貨？很多朋友都關心這個問題，PCB光板需要經過多重檢驗，出具出貨檢驗報告后才能出貨，接下來深圳PCB板廠-深圳宏力捷電子為大家介紹PCB光板的出貨檢驗項目。
一、基礎檢驗
板料信息：類型、成品板厚、外層銅箔、內層銅箔、翹曲度、油墨、顏色、位置、標記、最小線寬、線距、環寬，阻焊、表面處理、特殊工藝、測試項、菲林等等。
二、電性能測試報告
1、測試類別：?jiǎn)坞p面、通用、專用，測試點數。
2、測試參數：電流、電壓、導通電阻、絕緣電壓等等。

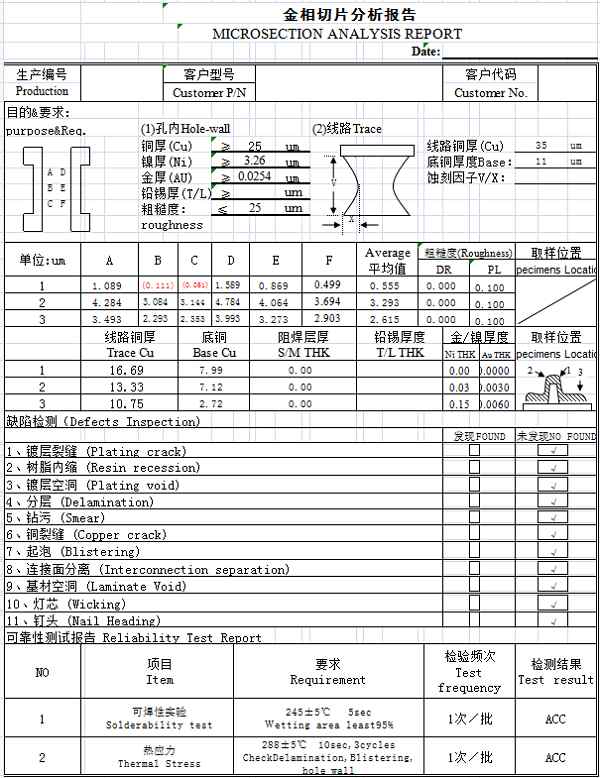

三、金相切片分析報告
銅厚、鎳厚、金厚、鉛錫厚、線路銅厚、粗糙度、蝕刻因子、鍍層裂縫、樹脂內縮、鍍層空洞、分層等等。
四、阻抗測試等。
PCB制板能力
能量產2層至14層，14-22層可打樣生產。
最小線寬/間距：3mil/3mil BGA間距:0.20MM
成品最小孔徑：0.1mm 尺寸:610mmX1200mm
油墨：日本Tamura、Taiyo、富多肯；
FR4：生益、建滔、海港、宏仁 、國紀、合正、南亞、
(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材）
高頻板：Rogers(羅杰斯)、Taconic、ARLLON；
表面工藝：噴錫、無鉛噴錫、沉金、全板鍍金、插頭鍍金、全板厚金、化學沉錫（銀）、抗氧化（OSP）藍膠、碳油
PCB快板、樣板的交期
雙面快板24小時內完成，多層快板可在2-5天內完成；
單/雙面 （0.6-1.6mm FR4）交期：3-4天；
四層板 （0.6-1.6mm FR4）交期：5-6天；
六層板 （0.8-1.6mm FR4）交期：7-8天。
深圳宏力捷電子是一家專業從事印制線路板制造的電路板生產廠家，20年專注單、雙面、多層線路板生產制作。可提供阻抗板、HDI板、盲埋孔板等多層PCB板打樣、小批量生產業務。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
