PCB設計中的開窗是什么意思?

發布時間 :2022-08-16 17:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在介紹PCB設計開窗之前,我們首先要知道阻焊層是什么。阻焊層是指PCB板子上要上油墨的部分,用于覆蓋走線和敷銅,以保護PCB上的金屬元素和防止短路。阻焊開窗是指在阻焊層上開一個口,以便在開口的位置進行焊接,簡單來說開窗就是不蓋油墨的位置。凡是沒有印阻焊的位置都可以叫做開窗,不印阻焊的位置有焊接的焊盤、貼片的PAD、挖槽位置等等。還有一種情況叫做半開窗,半開窗就是焊盤部分沒有覆蓋阻焊膜,部分有覆蓋阻焊膜。

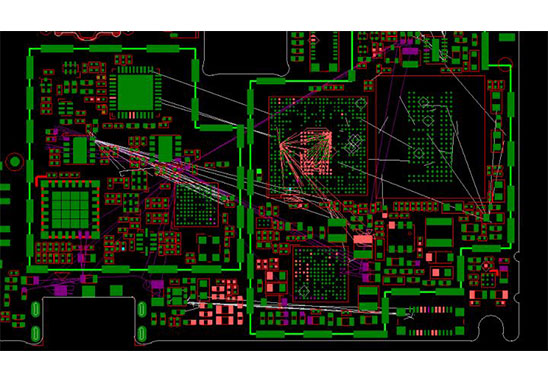

PCB設計中的開窗是什么意思?

如何區分“過孔開窗”和“過孔蓋油”?
在PCB設計中可能會經常聽到“過孔開窗”和“過孔蓋油”這兩個專業術語。其實就是字面意思,一個對孔開窗,一個對孔蓋油。換句話說就是是否要對PCB表面進行絕緣處理。

開窗的意思就是在開窗的位置能很容易上錫,可以根據能不能上錫來判斷是否開窗。蓋油,指的是在貼片的時候不容易上錫,這是工藝決定的。為什么會出現過孔感覺沒蓋油的原因如下:因為阻焊油是液態的,過孔中間又是空的,在阻焊環上的阻焊油經過烤的過程中很容易油進入過孔,從而導致過孔發黃的情況發生,這種情況受阻焊油的濃度,烤爐及用力度有關,所以會出現有的上面能出現綠色,而有的出現不了的情況。

為什么要進行阻焊開窗?
對于過孔來說,如果不進行開窗的話,阻焊層的油墨就會進入孔內。對于一些不需要油墨塞孔的孔,就要把它設計為過孔開窗。對于通孔安裝的元器件,如果PCB不進行阻焊開窗,元器件就無法正常焊接到板子上。孔徑開窗不僅僅只有方便焊接這個功能,還可以在過孔上進行測量。對某些特殊位置的孔進行阻焊開窗,就可以利用萬用表在過孔上進行測量。

對于PCB來說,如果不進行開窗的話,就不能進行表面處理,噴錫、焊接都無法進行。

怎么進行阻焊開窗?
1、焊盤在PCB設計中默認會開窗(OVERRIDE:0.1016mm),即焊盤露銅箔,外擴展為0.1016mm,波峰焊接鍍錫。建議不要進行設計更改以確保可焊性。
2、過孔在PCB設計中默認會開窗(OVERRIDE:0.1016mm),即過孔露銅箔,外部膨脹0.1016mm,波峰焊時會上錫。如果設計用于防止過孔鍍錫并且不暴露銅,則必須在過孔SOLDER MASK的附加屬性中勾選PENTING選項以關閉過孔。
3、另外本層也可單獨用于非電氣布線,則阻焊綠油相應開窗。如果是在銅箔走線上面,則用于增強走線過電流能力,焊接時,可以鍍錫。如果是在非銅箔走線上面,通常設計用于做標識和特殊字符絲印,這可以節省生產。
