PCB設計覆銅設計方法

發布時間 :2023-07-26 17:29 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB板是電子工業中最為常見的基礎性元器件之一,其覆銅層的設計對PCB的性能有著至關重要的影響。在PCB設計制作過程中,覆銅層的設計是一個不可忽略的環節。接下來深圳PCB設計公司-宏力捷電子為大家介紹PCB覆銅設計的方法,幫助大家輕松理解并掌握PCB覆銅設計的技巧。

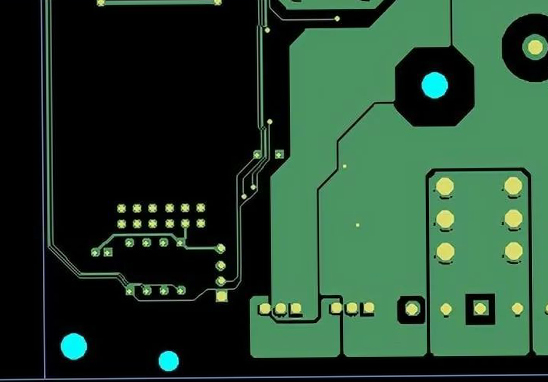

PCB覆銅設計

PCB覆銅設計的基本原則
1. 足夠的覆銅面積
覆銅面積是PCB板性能的重要指標。在PCB設計中,為了保證電路板的電氣性能,需要有足夠的覆銅面積以確保信號的傳輸和電路板的散熱能力。一般來說,PCB板的覆銅面積應該大于電路板面積的30%。

2. 良好的接地設計
PCB板的接地設計是非常重要的。在PCB設計中,需要合理設置地線,將所有電路板的地線連接到同一個接地點。這樣可以有效地減少電磁干擾,提高電路板的抗干擾能力。

3. 適當的跟蹤寬度和間隙
PCB板的跟蹤寬度和間隙也是影響PCB性能的重要因素。一般來說,跟蹤寬度應該根據電路板的電流和電壓來確定,跟蹤間隙應該足夠大,以避免跟蹤之間的電氣干擾。

PCB覆銅設計的具體步驟
1. 確定覆銅層的數量和位置
在PCB設計中,需要根據電路板的要求來確定覆銅層的數量和位置。一般來說,PCB板的覆銅層分為內層和外層兩種。內層覆銅層用于傳輸信號,外層覆銅層用于散熱和接地。

2. 繪制覆銅層的圖形
在確定了覆銅層的數量和位置之后,需要用PCB設計軟件繪制覆銅層的圖形。在繪制過程中,需要注意繪制的準確性和規范性,保證覆銅層的完整性和穩定性。

3. 設置接地和電源
在PCB設計中,需要設置接地和電源。接地和電源是電路板的核心,需要合理設置,以確保電路板的電氣性能和可靠性。

4. 確定跟蹤寬度和間隙
在PCB設計中,需要根據電路板的電流和電壓來確定跟蹤寬度和間隙。跟蹤寬度和間隙的設置需要考慮電路板的電氣性能和機械性能。

5. 優化PCB的性能
在PCB設計中,需要優化PCB的性能。優化PCB的性能可以通過增加覆銅面積、合理布局、設置阻抗控制等方式來實現。

總結
PCB覆銅設計是PCB設計的重要環節,其設計質量直接關系到電路板的性能和可靠性。在PCB設計過程中,需要遵循基本原則,合理設置覆銅層的數量和位置,同時保證跟蹤寬度和間隙的準確性和規范性。通過對PCB的優化,可以進一步提高PCB的性能和可靠性。
