PCB設計電氣層的布置方法

發布時間 :2017-01-17 13:40 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計時,PCB頂層和底層可布置元件,其中的一層可設計為按鍵面其它接口界面,為了保證EMC及ESD性能,在頂層和底層一般不走線,如果要走線也只能走短線,且走線要盡量少。
1、PCB設計四層板電氣層的布置
四層板的PCB設計我司在KEY板及LCD上應用較多,一般采用下面的電氣層分布:
第一種布置方法:第一層:元件層,第二層:信號線層,第三層:信號線層,第四層:元件層。
第二種布置方法:第一層:元件層,第二層:信號線層,第三層:地線層,第四層:元件層。
第三種布置方法:第一層:元件層,第二層:信號線層,第三層:電源層,第四層:元件層。

2、PCB設計六層板電氣層的布置:
現我公司布置六層板時,一般采用下面的電氣層分布:
第一層:元件層,第二層:信號線層,第三層:地線層,第四層:電源線層,第五層:信號線層,第六層:元器件層。
六層HDI板電氣結構

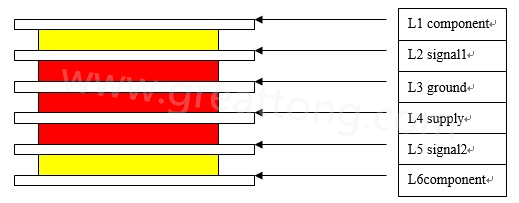

                                             圖2.1 六層HDI板電氣結構

3、PCB設計八層板電氣層的布置
八層板推薦使用以下電氣層分布:
第一層:元件層,第二層:信號線層,第三層:地線層,第四層:電源線層,第五層:信號線層,第六層:地線層,第七層:信號線層,第八層:元件層。
