PCB設計中濾波電容的正確接法

發布時間 :2017-07-06 11:00 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
本文深圳宏力捷為大家介紹PCB設計中濾波電容的正確接法。

PCB設計中常用的濾波電路有無源濾波和有源濾波兩大類。電容濾波為無源濾波,本文詳細介紹了電容濾波的工作原理以及其作用。

濾波電容的作用簡單講是使濾波后輸出的電壓為穩定的直流電壓,其工作原理是整流電壓高于電容電壓時電容充電,當整流電壓低于電容電壓時電容放電,在充放電的過程中,使輸出電壓基本穩定。
濾波電容容量大,因此一般采用電解電容,在接線時要注意電解電容的正、負極。電容濾波電路利用電容的充、放電作用,使輸出電壓趨于平滑。

在很多PCB設計中我發現很多朋友的濾波電容布線有問題,所以特弄幾個圖說明下,希望對大家有幫助。

PCB設計中濾波電容的正確接法

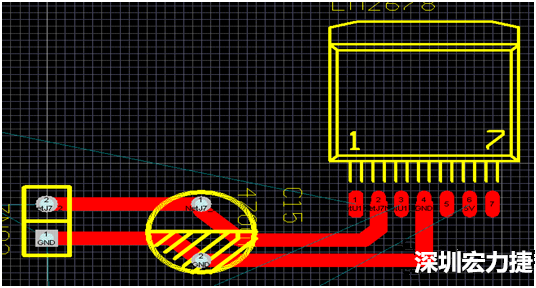

圖上是一個錯誤的濾波電容接法,電源是應該直接從電容再到IC那里,濾波效果才會好。

下圖是正確的接法。
PCB設計中濾波電容的正確接法

按這樣的畫法,濾波效果就會好很多。

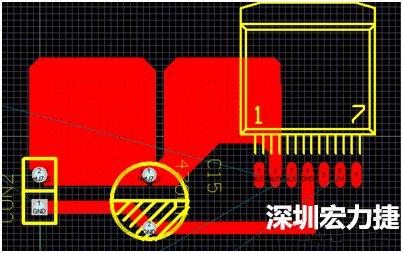

如果大家嫌這個不好看,按下圖處理也是正確的,你們也可以發現在一些PCB設計中也會用到下面的處理方式。
 PCB設計中濾波電容的正確接法
