一、DIP插件的概念
DIP插件在中文上也被稱為是DIP封裝，是一種直插式封裝技術，這種技術通過雙列直插方式將電路板進行封裝，最終形成集成電路芯片。絕大多數小型規模的集成電路都是采用這種方式操作的，其引腳數量在100以內。當然，也可以直接在相同焊接孔數和幾何CPU芯片上進行引腳，需要插入到具有DIP結構的插座上。在插拔DIP封裝芯片的時候要特別注意，因為這種芯片的管腳非常脆弱，如果用力過猛的話，很容易把管腳弄斷。

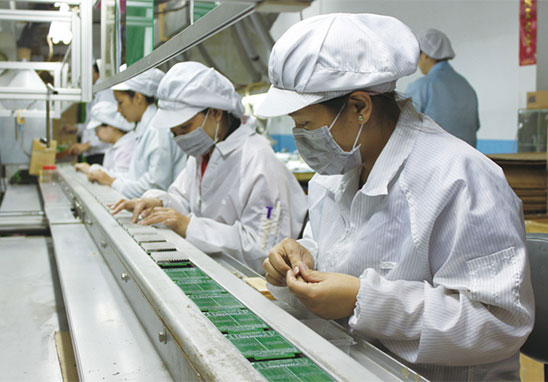

現在，SMT加工技術飛速發展，雖然已經有了取代DIP插件的趨勢，但這并不意味著DIP插件將完全退出加工舞臺。要知道在PCBA生產過程中，總有一些元器件是特殊的，這些特殊的元器件就必須要通過這種方式進行加工。所以，DIP插件依然在電子組裝加工中占據重要位置。而且相對于SMT的自動化，這種插件模式以流水作業為主，需要大量的人工。
二、DIP插件加工的注意事項
1、在進行DIP插件的時候，一定要平貼PCB，插件之后，電路板的表面要保持平整，不能有起翹的情況，有字體的一面必須要在上面。
2、在對電阻等進行插件的時候，插件之后要保證后焊引腳不能遮蓋住焊盤。
3、對于有雙向方向標的元器件，一定要注意插件的方向，不能弄反了。
4、對于敏感件，插件的力度不能太大，很容易會導致下面的元件和PCB板損壞，一旦有一方面損壞，整個電路板就會報廢。
5、DIP插件的時候，不能超出PCB板的邊沿，注意其高度和引腳間距，要保持在合理范圍之內。
6、DIP插件加工的時候，必須要保證表面的平整和干凈，不能有油污或者是其他臟污存在。一旦電路板上出現臟污或者是油污，那么，這件電路板的加工就會失敗。
以上DIP插件加工的概念與注意事項的介紹，最后PCBA代工代料廠家-深圳宏力捷提醒大家，想要加工PCB板，一定要找專業正規的DIP插件廠家，不要只看重價格，忽視其性價比。也不要過分追求DIP插件廠家的規模，可以根據廠家的生產能力和范圍來確定是否適合自家企業生產需求。
