高速PCB設計當中鋪銅處理方法

發布時間 :2023-04-25 17:47 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
高速PCB設計當中,鋪銅處理方法是非常重要的一環。因為高速PCB設計需要依靠銅層提供高速信號傳輸的支持,因此在鋪銅的過程當中,我們需要做到以下幾點。

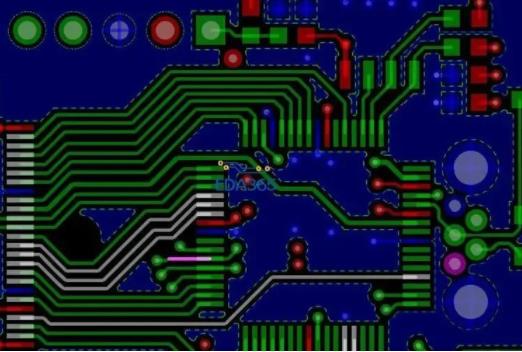

高速PCB設計當中鋪銅處理方法

1. 合理規劃銅層的厚度和組成
在高速PCB設計當中,銅層的厚度和組成對于信號傳輸的影響是非常大的。因此我們需要根據設計要求,在設計之前進行銅層的規劃。一般來說,我們鋪銅的時候可以采用內層鋪銅和外層鋪銅兩種方式。內層鋪銅的主要作用是為PCB板提供電氣連接,可以在信號傳輸之前通過鋪銅的方式消除板內的電磁波,提高信號穩定性。而外層鋪銅主要是為了提高PCB板的機械強度。

2. 采用合適的鋪銅方式
在高速PCB設計當中,我們需要采用合適的鋪銅方式來保證信號傳輸的穩定性。一般來說,我們可以采用矩形鋪銅、斜鋪銅、環形鋪銅等方式。其中,矩形鋪銅是最常用的一種方式,可以保證銅層的均勻性和一致性。斜鋪銅可以有效提高電磁波的避免能力,進而提高信號傳輸的穩定性。環形鋪銅則可以避免信號直接經過孔洞,從而降低了阻抗的不一致性。

3. 鋪銅之前需要對板材進行處理
在高速PCB設計當中,鋪銅之前我們需要對板材進行處理。一般來說,我們需要對板材進行化學處理、機械研磨、去膜等步驟。其中,化學處理是為了去除板材表面的氧化層和雜質,提高板材表面的平整度。機械研磨則是為了消除板材表面的不良凸起和凹陷,進一步提高板材表面的平整度。去膜則是指去除板材表面的保護膜,為鋪銅做好準備工作。

4. 保證銅層的均勻性
在高速PCB設計當中,銅層的均勻性對于信號傳輸的穩定性也是非常重要的。因此我們需要采用一些方法來保證銅層的均勻性。一般來說,我們可以采用電解銅、電鍍銅、化學沉積銅等方式來進行銅層的生長。其中,電解銅可以得到最好的鍍層均勻性,但是生產工藝較為復雜。電鍍銅可以得到較為均勻的銅層,生產工藝相對簡單。化學沉積銅則可以得到較為均勻的銅層,不過需要注意沉積液的穩定性和處理工藝。

總之,在高速PCB設計當中鋪銅處理方法是非常重要的一項工作。通過合理規劃銅層的厚度和組成、采用合適的鋪銅方式、鋪銅之前對板材進行處理以及保證銅層的均勻性,我們可以有效提高PCB板的信號傳輸速度和穩定性。
