高速PCB設計鋪銅的正確處理方法

發布時間 :2023-12-26 17:55 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
高速PCB設計中,鋪銅的處理對于確保信號完整性和電磁兼容性至關重要。深圳宏力捷電子是專業PCB設計公司,可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務,客戶只需提供原理圖,我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。

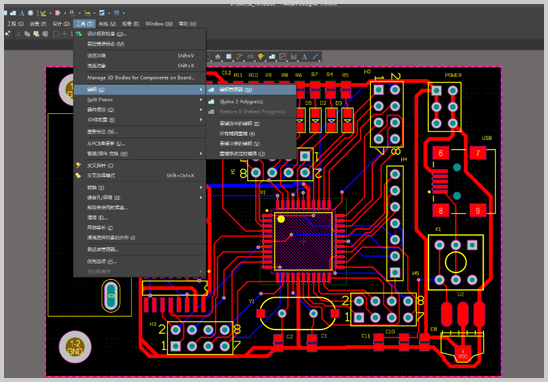

高速PCB設計鋪銅的正確處理方法

以下是一些高速PCB設計中正確處理鋪銅的方法:
1. 差分對鋪銅: 對于差分信號,確保它們在相鄰層上有相等且相反的鋪銅。這有助于提高信號的免疫性,減小串擾,并提高差分信號的質量。

2. 規遍鋪銅: 在高速PCB中,規遍(Ground Plane)是非常重要的。在每一層中都鋪上規遍銅,可以提供良好的地引用平面,減小信號回流路徑的感應,有助于降低地回流引起的干擾。

3. 維護適當的銅厚度: 銅的厚度直接影響著信號的傳輸特性。在高速設計中,通常選擇較厚的銅層,以降低電阻和提高導電性能。

4. 避免銅裸露區域: 銅裸露區域可能導致電磁干擾,因此在設計中要避免裸露的銅區域。確保銅層完全被封閉,特別是在高頻區域。

5. 控制鋪銅的層間耦合: 在多層板設計中,要仔細考慮不同銅層之間的層間耦合。采用適當的層間間距和細致的層間鋪銅規劃,有助于降低層間耦合效應。

6. 避免尖銳的銅角: 尖銳的銅角可能導致信號的局部電流濃縮,引起高頻損耗和輻射。通過采用較為平滑的銅形狀,可以減小這種效應。

7. 考慮電磁屏蔽: 在高頻環境中,可以考慮在銅層上添加電磁屏蔽層,以提高電磁兼容性,防止輻射和敏感元件之間的相互影響。

8. 使用仿真工具進行驗證: 在設計的早期階段,使用仿真工具對鋪銅方案進行驗證,以確保滿足設計要求。這可以幫助識別潛在的問題并進行調整。

9. 注意信號走線路徑: 確保信號走線路徑合理,避免走線過長或過曲折,以減小信號傳輸的時延和損耗。

在高速PCB設計中,合理處理鋪銅是確保電路性能和可靠性的關鍵步驟。通過仔細的規劃和仿真驗證,可以最大程度地減小信號完整性和電磁兼容性方面的問題。
