什么是PCB?

發布時間 :2016-05-26 09:09 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
印刷電路板(Printed circuit board,PCB)幾乎會出現在每一種電子設備當中。如果在某樣設備中有電子零件,那么它們也都是鑲在大小各異的PCB上。除了固定各種小零件外,PCB的主要功能是提供上頭各項零件的相互電流連接。隨著電子設備越來越複雜,需要的零件越來越多,PCB上頭的線路與零件也越來越密集了。
深圳宏力捷PCBA

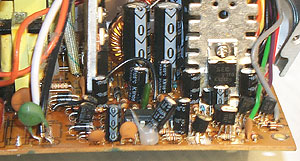

標淮的PCB長得就像這樣。裸板(上頭沒有零件)也常被稱為「印刷線路板Printed Wiring Board(PWB)」。

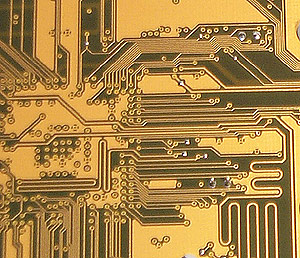

板子本身的底座是由絕緣隔熱、并無法彎曲的材質所製作成。在表面可以看到的細小線路材料是銅箔,原本銅箔是覆蓋在整個板子上的,而在製造過程中部份被蝕刻處理掉,留下來的部份就變成網狀的細小線路了。這些線路被稱作導線(conductor pattern)或稱佈線,并用來提供PCB上零件的電路連接。
深圳宏力捷PCB
導線(Conductor Pattern)
為了將零件固定在PCB上面,我們將它們的接腳直接焊在佈線上。在最基本的PCB(單面板)上,零件都集中在其中一面,導線則都集中在另一面。這么一來我們就需要在板子上打洞,這樣接腳才能穿過板子到另一面,所以零件的接腳是焊在另一面上的。因為如此,PCB的正反面分別被稱為零件面(Component Side)與焊接面(Solder Side)。
如果PCB上頭有某些零件,需要在製作完成后也可以拿掉或裝回去,那么該零件安裝時會用到插座(Socket)。由于插座是直接焊在板子上的,零件可以任意的拆裝。下面看到的是ZIF(Zero Insertion Force,不費力式)插座,它可以讓零件(這裡指的是CPU)可以輕鬆插進插座,也可以拆下來。插座旁的固定桿,可以在您插進零件后將其固定。
深圳宏力捷代購元器件
ZIF插座
如果要將兩塊PCB相互連結,一般我們都會用到俗稱「金手指」的邊接頭(edge connector)。金手指上包含了許多裸露的銅墊,這些銅墊事實上也是PCB佈線的一部份。通常連接時,我們將其中一片PCB上的金手指插進另一片PCB上合適的插槽上(一般叫做擴充槽Slot)。在電腦中,像是顯示卡,音效卡或是其他類似的界面卡,都是藉著金手指來與主機板連接的。
深圳宏力捷PCB金手指
邊接頭(俗稱金手指)
深圳宏力捷插件加工
AGP擴充槽
PCB上的綠色或是棕色,是防焊漆(solder mask)的顏色。這層是絕緣的防護層,可以保護銅線,也可以防止零件被焊到不正確的地方。在防焊層上另外會印刷上一層網版印刷面(silk screen)。通常在這上面會印上文字與符號(大多是白色的),以標示出各零件在板子上的位置。網版印刷面也被稱作圖標面。
深圳宏力捷綠油板
有白色圖標面的綠色PCB
深圳宏力捷棕色電路板
沒有圖標面的棕色PCB
