PCB的種類

發布時間 :2016-05-26 09:29 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
1. 單面板(Single-Sided Boards)
我們剛剛提到過,在最基本的PCB上,零件集中在其中一面,導線則集中在另一面上。因為導線只出現在其中一面,所以我們就稱這種PCB叫作單面板(Single-sided)。因為單面板在設計線路上有許多嚴格的限制(因為只有一面,佈線間不能交叉而必須繞獨自的路徑),所以只有早期的電路才使用這類的板子。

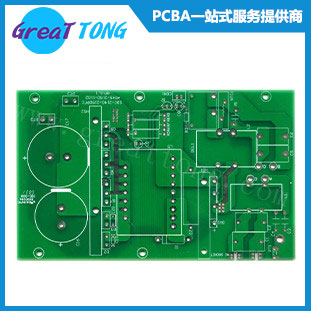

深圳宏力捷單面PCB
2. 雙面板(Double-Sided Boards)
這種電路板的兩面都有佈線。不過要用上兩面的導線,必須要在兩面間有適當的電路連接才行。這種電路間的「橋梁」叫做導孔(via)。導孔是在PCB上,充滿或涂上金屬的小洞,它可以與兩面的導線相連接。因為雙面板的面積比單面板大了一倍,而且因為佈線可以互相交錯(可以繞到另一面),它更適合用在比單面板更複雜的電路上。
深圳宏力捷雙面PCB板
3. 多層板(Multi-Layer Boards)
為了增加可以佈線的面積,多層板用上了更多單或雙面的佈線板。多層板使用數片雙面板,并在每層板間放進一層絕緣層后黏牢(壓合)。板子的層數就代表了有幾層獨立的佈線層,通常層數都是偶數,并且包含最外側的兩層。大部分的主機板都是4到8層的結構,不過技術上可以做到近100層的PCB板。大型的超級電腦大多使用相當多層的主機板,不過因為這類電腦已經可以用許多普通電腦的群組代替,超多層板已經漸漸不被使用了。因為PCB中的各層都緊密的結合,一般不太容易看出實際數目,不過如果您仔細觀察主機板,也許可以看出來。
我們剛剛提到的導孔(via),如果應用在雙面板上,那么一定都是打穿整個板子。不過在多層板當中,如果您只想連接其中一些線路,那么導孔可能會浪費一些其他層的線路空間。埋孔(Buried vias)和盲孔(Blind vias)技術可以避免這個問題,因為它們只穿透其中幾層。盲孔是將幾層內部PCB與表面PCB連接,不須穿透整個板子。埋孔則只連接內部的PCB,所以光是從表面是看不出來的。
在多層板PCB中,整層都直接連接上地線與電源。所以我們將各層分類為訊號層(Signal),電源層(Power)或是地線層(Ground)。如果PCB上的零件需要不同的電源供應,通常這類PCB會有兩層以上的電源與地線層。
